Rótulas soldables y barras de tiro para tractores

Rótulas soldables y barras de tiro: qué necesitas

Aunque ambas familias forman parte de sistemas de enganche y articulación, se seleccionan con criterios diferentes. Empieza por identificar el componente y utiliza después sus medidas y referencia para reducir las opciones.

Cómo elegir una rótula soldable

El diámetro interior de la bola es uno de los principales datos para diferenciar las rótulas, pero no debe comprobarse de forma aislada. Una misma categoría puede incluir piezas con dimensiones y configuraciones diferentes.

• Categoría: comprueba si la rótula está identificada como Cat. 1, Cat. 2, Cat. 3 u otra configuración.
• Diámetro interior: contrasta el diámetro de la bola con el bulón o punto de articulación correspondiente.
• Longitud: revisa la longitud total o la distancia al punto de conexión cuando aparezca especificada.
• Anchura: comprueba el ancho máximo u otras cotas exteriores cuando sean relevantes para el montaje.
• Referencia: utiliza el código de la pieza sustituida siempre que esté disponible.

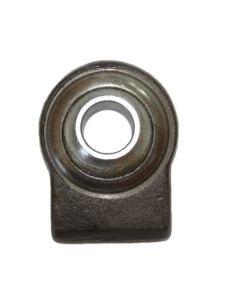

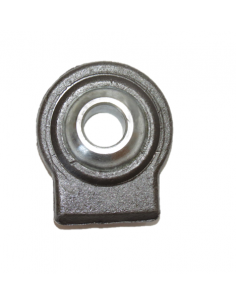

• Configuración: diferencia entre rótulas cortas, largas, reforzadas, para brazos u otras variantes indicadas.
• Montaje: comprueba el esquema y las dimensiones completas antes de integrar la pieza en el brazo o tirante.

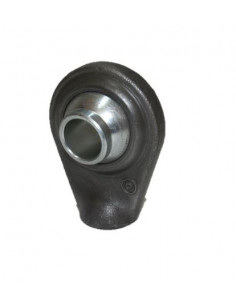

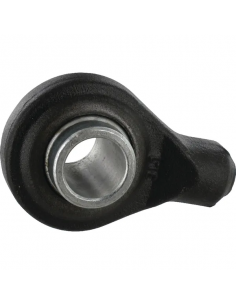

Categorías y diámetros de las rótulas

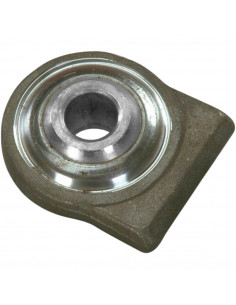

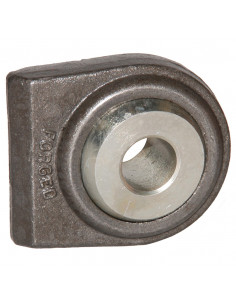

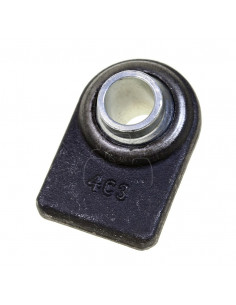

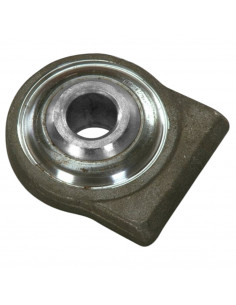

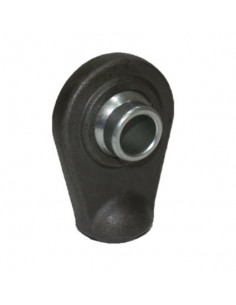

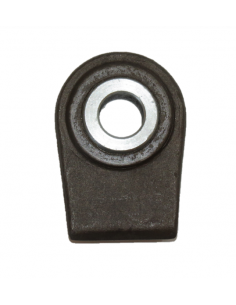

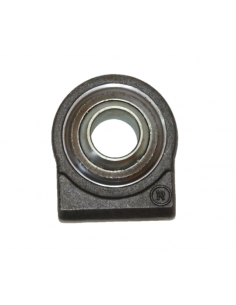

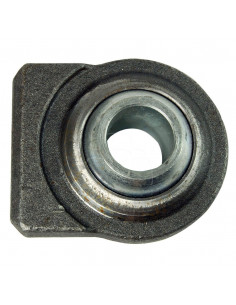

El catálogo actual incluye rótulas con diferentes combinaciones de categoría y diámetro. Hay, por ejemplo, piezas Cat. 1 con diámetros interiores próximos a 19,3 y 22,1 mm, Cat. 2 con 25,4 y 28,4 mm y Cat. 3 con 37 mm, además de otras rótulas soldables organizadas directamente por medida.

Por ese motivo, no conviene asumir que todas las rótulas de una misma categoría son intercambiables. Comprueba siempre el diámetro real, la referencia y el resto de cotas del producto seleccionado.

Cómo elegir una barra de tiro

En las barras de tiro deben comprobarse conjuntamente la categoría, la longitud y la distribución de los agujeros. El catálogo contiene actualmente barras Cat. 1, Cat. 2 y Cat. 3 con configuraciones distintas.

• Categoría: confirma Cat. 1, Cat. 2 o Cat. 3 según la barra necesaria.
• Longitud: compara la longitud total con la barra sustituida o con las cotas del montaje.
• Número de agujeros: comprueba tanto la cantidad como su disposición según el esquema disponible.
• Cotas: revisa anchura, grosor, distancias y demás medidas mostradas en el producto.
• Referencia: utiliza la referencia original o las equivalencias indicadas cuando estén disponibles.
• Configuración: diferencia barras rectangulares, reforzadas y otras variantes descritas en el catálogo.

Longitud y número de agujeros en las barras de tiro

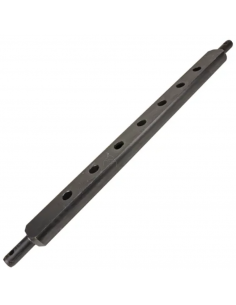

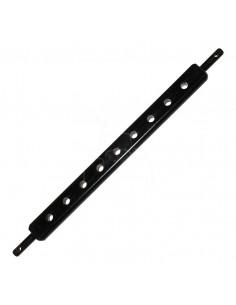

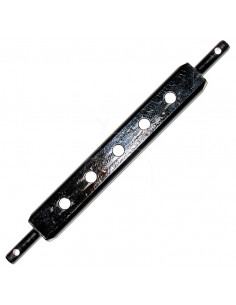

Actualmente existen barras rectangulares de Cat. 1 con longitudes de 500 y 740 mm y configuraciones de 5 o 9 agujeros, así como barras Cat. 2 de 760, 780 y 900 mm con 9 u 11 agujeros. También hay barras reforzadas Cat. 3 con una configuración propia.

Estos datos muestran por qué no debe seleccionarse una barra únicamente por su categoría. La longitud, los agujeros, las cotas y la referencia tienen que corresponder con el sistema donde va a instalarse.
